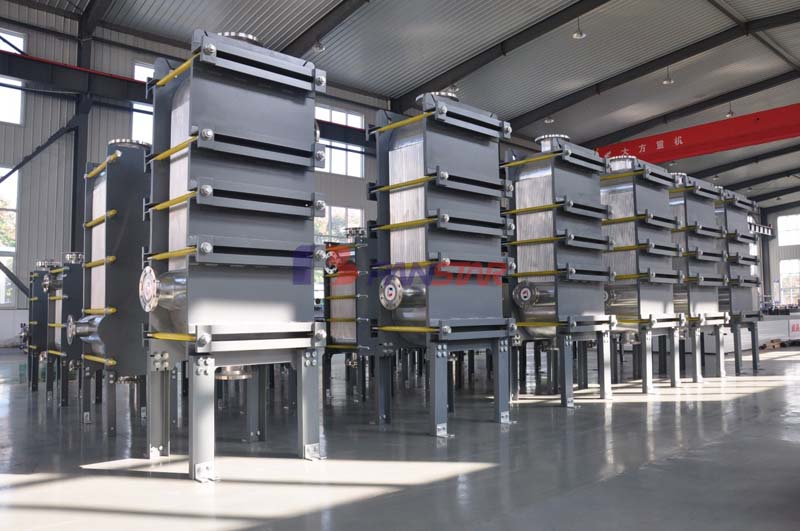

管箱式全焊接换热器


工作原理:

全焊接式换热器属于间壁式换热器,换热器的结构形式是相邻两张板片之间,通过焊接形成两种流通通道,两种不同温度的介质分别在同一板片两侧的通道中流过,每种介质通道通过分程隔板来控制流通面积及流通长度,这样高温流体通过板片将热量传递给低温流体,从而实现了换热的目的。


全焊特点:

1、结构紧凑、占地面积小、换热效率高、承压能力高(最高可达4.0Mpa)、耐高温(最高温可达250~300℃)、运行可靠。


2、传热效率高:换热器中介质的热交换是通过板束来实现的,组成板束的板片由专用模具压制成型,结构形式类似普通可拆式板式换热器,具有传热效率高,流量大,流体压降小,散热损失少等优点。


3、灵活方便:用一套模具可压制不同长度的板片,组成不同规格板束,形成同宽度产品系列,规格型号多,选择余地大,能更好的满足工况需求。


4、适用范围广:板束及压紧板全部采用了焊接结构,能为在温度≤300℃,压力≤4.0Mpa或工作介质对密封垫片有腐蚀的场合以及易燃、易爆、有毒介质和环境要求安全性很高的生产工艺中汽体的冷凝、液体介质的冷却、升温、蒸发等工况条件下安全平稳运行。因此,既具备可拆式板式换热器的优点,又具备适用高温,高压的特点。
